Nota: Produk yang disenaraikan di atas adalah item standard dan biasanya boleh didapati dari stok. Konfigurasi khusus lain boleh didapati sebagai pesanan khas - membolehkan masa tambahan untuk diproses.
Semua plat helical jarak jarak tiga kali ganda diameter plat sebelumnya

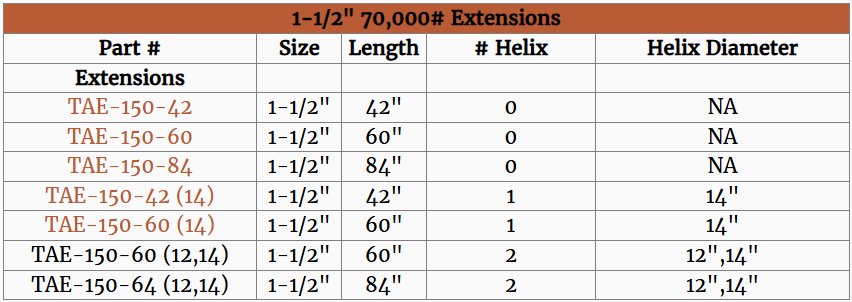

Panjang lanjutan yang berkesan adalah 3 "kurang daripada dimensi keseluruhan kerana gandingan bertindih
Semua produk panas dipeluk Galvanized per ASTM A123 Gred 100
Berat aci setiap kaki - 7.7 lb.
Pereka harus memilih produk yang menyediakan kapasiti kilasan tambahan yang mencukupi untuk projek dan keadaan tanah tertentu.
Nota Penting:

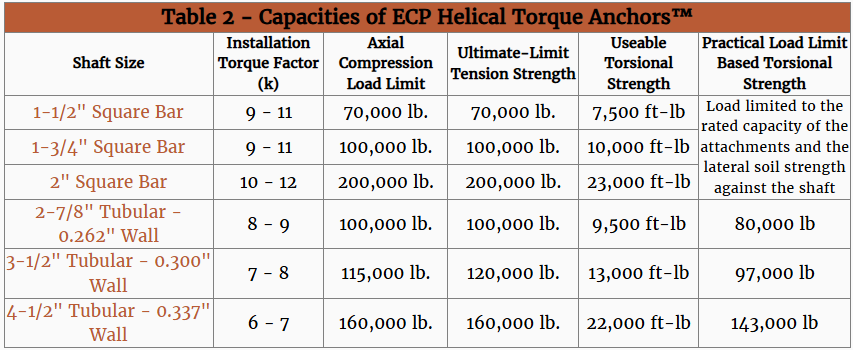

Kapasiti yang disenaraikan untuk pemampatan paksi, ketegangan dan kilasan dalam Jadual 2 adalah penilaian mekanikal. Seseorang mesti memahami bahawa kapasiti beban yang dipasang untuk produk bergantung kepada keadaan tanah sebenar di tapak kerja tertentu. Aci "kekuatan kilasan yang boleh digunakan" yang diberikan di sini adalah nilai maksimum yang harus digunakan untuk produk. Tambahan pula, penarafan kilasan ini menganggap keadaan tanah homogen dan penjajaran yang betul dari motor pemacu ke batang. Di dalam tanah homogen, mungkin dapat mencapai sehingga 95% atau lebih daripada "kekuatan kilasan yang boleh digunakan" yang ditunjukkan dalam Jadual 2. Dalam tanah yang sarat dengan halangan, pancang kilasan yang dialami oleh aci boleh menyebabkan patah kesan gandingan atau komponen lain. Di mana pemuatan kesan dijangka, mengurangkan kilasan aci sebanyak 30% atau lebih daripada "kekuatan kilasan yang boleh digunakan" bergantung kepada keadaan tanah tapak untuk mengurangkan peluang patah atau kerosakan. Satu lagi kelebihan memilih penarafan kilasan di bawah nilai -nilai yang ditunjukkan dalam Jadual 2 adalah bahawa seseorang mungkin dapat memacu tumpukan sedikit lebih mendalam selepas keperluan kilasan telah dipenuhi, dengan itu menghapuskan keperluan untuk memotong aci longgokan di lapangan.
Kapasiti lampiran pemindahan beban mesti disahkan untuk reka bentuk. Lampiran dan penilaian standard ditunjukkan pada halaman berikut. Konfigurasi Khas agar sesuai dengan projek anda boleh dibuat untuk spesifikasi anda atas permintaan.
Utiliti Yokelnk adalah pengeluar utama penunggang aci persegi helical di Amerika Syarikat. Keupayaan kejuruteraan, reka bentuk dan pengeluaran kami buasir heliks, dermaga, sauh dan kuku tanah telah menjadi standard dalam industri.

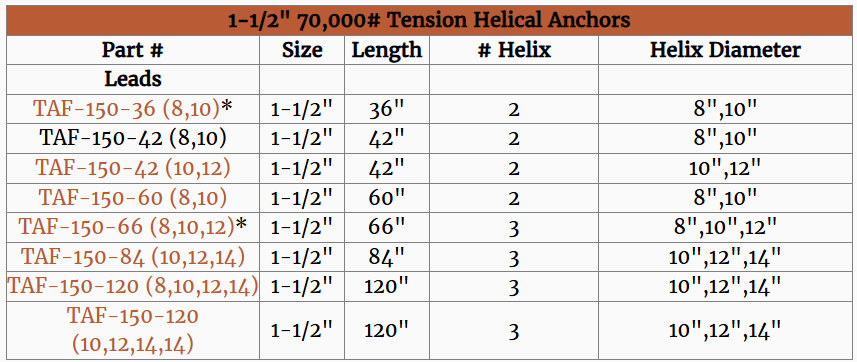

Utiliti Yokelink menawarkan sauh heliks 1-1/2 "RCSB untuk banyak aplikasi termasuk:
70,000# kapasiti
Peluru lelaki
Tiebacks
Shoring
Dinding kecondongan
Kuku tanah
Pembaikan papak
Dinding tunduk
Mengikat turun
Anchor helical, juga dikenali sebagai buasir skru, sauh skru dan sauh tork adalah sesuai untuk aplikasi di mana terdapat keperluan untuk menahan kedua -dua ketegangan dan daya mampatan paksi. Contohnya termasuk tanah liat yang luas, bangunan logam, menara telekomunikasi dan kanopi. RCSB Helical Anchors mudah dipasang, boleh dipasang di ruang terhad dan boleh dimuatkan atau diuji sebaik sahaja pemasangan menjadikannya sangat unik untuk industri asas yang mendalam.
Banyak kali 1-1/2 "Anchors Helical adalah penyelesaian terbaik untuk projek anda kerana salah satu faktor berikut:
Kemudahan pemasangan
Sedikit tanpa getaran
Pemindahan beban segera semasa pemasangan
Tork dipasang berkorelasi dengan kapasiti
Mudah dimuat diuji untuk mengesahkan kapasiti
Memasang di bawah tanah aktif
Semua pemasangan cuaca
Sedikit gangguan ke tempat kerja
Anchor tanah heliks direka dan bersaiz untuk memadankan keperluan beban, keadaan tanah dan akses tapak yang tersedia. Mungkin terdapat satu atau pelbagai wayar lelaki yang boleh ditentang oleh satu atau berganda utiliti ECP 1-1/2 "square shaft guy wire sauh, yang ditentukan oleh keperluan reka bentuk dan beban.
Industri transmisi elektrik telah bergantung kepada sauh heliks untuk sauh lelaki selama bertahun -tahun. Menjadi pengguna terbesar Helical sauh industri penghantaran kuasa elektrik telah memeluk 1-1/2 "sauh heliks untuk banyak manfaat dan prestasi yang boleh dipercayai.
